解读中频感应加热电源触发电路工作原理
2014-01-15 09:36 点击：

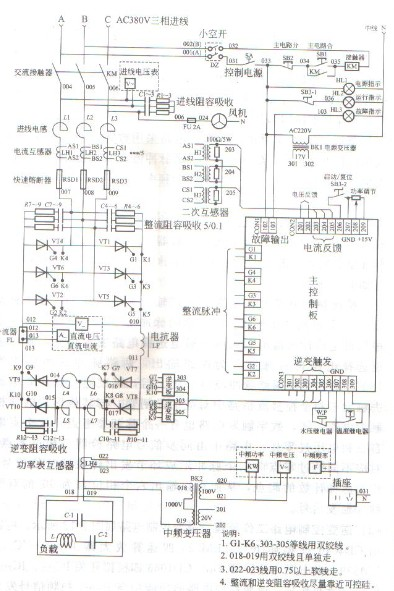

为了使您对中频感应加热电源的控制线路有一个系统的了解，下面以比较通用的控制电路为例，说明其工作原理。郑州高氏电磁感应加热设备厂家给出了一般中频 感应加热电源使用的主电路接线原理图，图中反映了各个元器件的接线关系。该电路适用于各种功率的中频感应加热电源，当功率增加时，只要相应增加主电路元器 件的电压、电流容量就可以了。图中也给出了完整的控制电路原理图，该电路也称扫频式控制电路，尤其适合在熔炼电源上使用。该控制电路又分为整流触发电路、 逆变触发电路、电压电流调节器电路和保护电路四部分。
(1)整流流触发工作原理 本控制电路采用数字式整流触发电路。其结构特点是，由计数器电路的计数脉冲溢出作为触发信号，而触发信号的相移则是由改变计数脉冲的频率来完成。数字式整流触发电路的基本工作原理所示。
图中针对三相交流电压输入有三个完全相同的脉冲触发环节，在每个环节中包含有：脉冲发生计数器、脉冲通道选择电路、2路脉冲整形放大电路、复位电路及2个脉冲变压器。其工作原理可叙述如下。
整流触发电路的控制来自整流输出调节电压Uk，Uk的大小经V/F电路转换形成不同频率的脉冲信号，脉冲发生计数器根据设定值计满溢出后向脉冲通道选择电 路发出脉冲，脉冲通道选择电路再将脉冲分为两路输出，两路脉冲的相位差为180°。分相后的两路脉冲经整形放大后，可以通过脉冲变压器去触发三相全控整流 桥路中对应的晶闸管。与其他形式的移相触发电路一样，数字触发电路也有一个移相参考点，这个点取自三相电压过零处。电路中由同步信号电路检测三相过零点， 对应不同的过零点向三个脉冲形成环节发出计数器复位信号，作为脉冲计数的起点，从而可以输出六个相位差为60°的双窄脉冲触发信号。这次先讲讲中频感应加 电源触发工作原理，下一次讲讲它的逆变控制电路工作原理。
(1)整流流触发工作原理 本控制电路采用数字式整流触发电路。其结构特点是，由计数器电路的计数脉冲溢出作为触发信号，而触发信号的相移则是由改变计数脉冲的频率来完成。数字式整流触发电路的基本工作原理所示。
图中针对三相交流电压输入有三个完全相同的脉冲触发环节，在每个环节中包含有：脉冲发生计数器、脉冲通道选择电路、2路脉冲整形放大电路、复位电路及2个脉冲变压器。其工作原理可叙述如下。
整流触发电路的控制来自整流输出调节电压Uk，Uk的大小经V/F电路转换形成不同频率的脉冲信号，脉冲发生计数器根据设定值计满溢出后向脉冲通道选择电 路发出脉冲，脉冲通道选择电路再将脉冲分为两路输出，两路脉冲的相位差为180°。分相后的两路脉冲经整形放大后，可以通过脉冲变压器去触发三相全控整流 桥路中对应的晶闸管。与其他形式的移相触发电路一样，数字触发电路也有一个移相参考点，这个点取自三相电压过零处。电路中由同步信号电路检测三相过零点， 对应不同的过零点向三个脉冲形成环节发出计数器复位信号，作为脉冲计数的起点，从而可以输出六个相位差为60°的双窄脉冲触发信号。这次先讲讲中频感应加 电源触发工作原理，下一次讲讲它的逆变控制电路工作原理。
